Наборный алюминиевый карниз Alucom

Наборный алюминиевый карниз Alucom собирается из экструдированных профилей серии COR: из них складывается венчающий карниз, межэтажный пояс или карниз над цоколем. Для фасада из композитных панелей есть и другой путь: фрезеровать и гнуть карниз из тех же кассет. Ниже разбираем, в чём различие, где какое решение выигрывает и как вписать алюминиевый карниз в облицовку из алюкобонда.

Что такое карниз здания и какие бывают виды

Карниз здания – выступающая горизонтальная деталь фасада. Она уводит воду и снег от стены, закрывает верх облицовки и стык с кровлей, делит фасад на ярусы и отбрасывает тень, которая даёт плоской стене объём. Размер и профиль выбирают по задаче: карниз для фасада дома в два этажа и карниз высотного здания различаются, и от этого зависит, будет ли карниз на фасаде заметным акцентом или тонкой линией.

• Венчающий карниз стоит под кровлей или парапетом и завершает фасад. Он воспринимает наибольший ветровой и снеговой «налёт», поэтому обычно самый вынесенный.
• Межэтажный карниз (пояс) разделяет ярусы, прячет горизонтальные стыки облицовки и перекрывает междуэтажные перекрытия. Вынос, как правило, меньше, чем у венчающего.
• Надоконные карнизы (сандрики) и декоративные тяги подчёркивают проёмы и ритм окон.
• Карниз над цоколем отделяет нижнюю зону фасада от основной плоскости.

Исторически карнизы выполняли в кирпиче, бетоне или вытягиванием по штукатурке. Сегодня декоративные карнизы для фасада делают из стеклофибробетона, полиуретана, пенопласта с армирующим слоем, гнутого листового металла и экструдированного алюминия. На навесном фасаде с облицовкой из композита выбор обычно сводится к двум металлическим вариантам, о которых и пойдёт речь.

Устройство наборного карниза: профили COR и замок

Наборный карниз – сборная конструкция из экструдированных профилей алюминиевого сплава. Профили разной геометрии соединяются в произвольном порядке через специальное замковое соединение, а в одну сборку можно поставить 10 и более элементов. По данным производителя, серия COR включает 14 профилей, и из них получается любой рисунок: от узкого пояса до многоярусного венчающего карниза с выкружками.

В типовых сборках сверху обычно стоит профиль-козырёк (COR 01, 01.1, 01.2, 01.3), ниже идут полочки и выкружки (COR 02 и 03 с индексами), затем плоские фризовые вставки (COR 05, 05.1), а завершает сборку нижний профиль COR 04. Это описание по схемам вариантов, а не жёсткое правило: порядок можно менять по эскизу архитектора.

Что даёт экструзия. Сечение постоянно по всей длине, поэтому на протяжённых линейных участках линия получается ровной, без «волны», которую трудно убрать на гнутом листе. Малый вес при хорошей жёсткости позволяет обойтись минимумом элементов крепления, а повреждённый участок меняют отдельным элементом, не разбирая весь пояс. Алюминий не горит.

Элементы окрашивают на заводе и поставляют линейными (погонажными) элементами, а соединяют уже при монтаже. Громоздкие готовые секции на объект возить не нужно. Угол карниза можно заказать у производителя либо выполнить силами монтажной организации. Окраска возможна в любой цвет по RAL. По данным производителя, это единственный в России изготовитель алюминиевых карнизов из экструдированных профилей, конструкция запатентована, а на алюминиевые конструкции и отделочные материалы действует гарантия 50 лет.

Карниз из композитных кассет против наборного: как сравнить

Композитная кассета – лист алюкобонда, фрезерованный по контуру и согнутый по линии пропила. Из таких же кассет делают и карниз: короб Г- или П-образного сечения нужного выноса. Решение понятное, материал тот же, что на стене, а цвет и фактура совпадают без подбора. Но у него есть пределы, и их стоит знать заранее.

Где сильнее карниз из гнутого композита

• Небольшой вынос и простая форма: полка с отгибом, короткий пояс, обрамление проёма.
• Полное совпадение с облицовкой по цвету, глянцу и декору, в том числе с фактурами под дерево и камень. Наборный профиль красят по RAL, но декор повторить нельзя.
• Единая технология: фрезеровку и гибку делают на том же производстве, что и кассеты фасада, и один подрядчик ведёт весь объём.
• Нестандартные короткие вставки и сложные примыкания, где проще вырезать деталь по месту.

Где сильнее наборный алюминиевый карниз

• Большой вынос и сложный рисунок: многоступенчатые сборки с выкружками из листа не согнуть без потери геометрии.
• Длинные ровные участки: экструзия держит линию, а у длинной гнутой детали возможна волна и разница в стыках.
• Жёсткость без усиления: профиль работает как готовое сечение, а гнутый короб большого выноса требует дополнительных рёбер и кронштейнов.
• Ремонт: повреждённый элемент заменяют отдельно.

Практическое правило: пояс до небольшого выноса и вставки по цвету облицовки удобнее выполнить из кассет, а венчающий карниз с крупным выносом и выразительным рисунком – из наборных профилей. Часто на одном здании используют оба решения: гнутую деталь у проёмов и наборный карниз на кровле.

Типовые варианты: вынос и высота

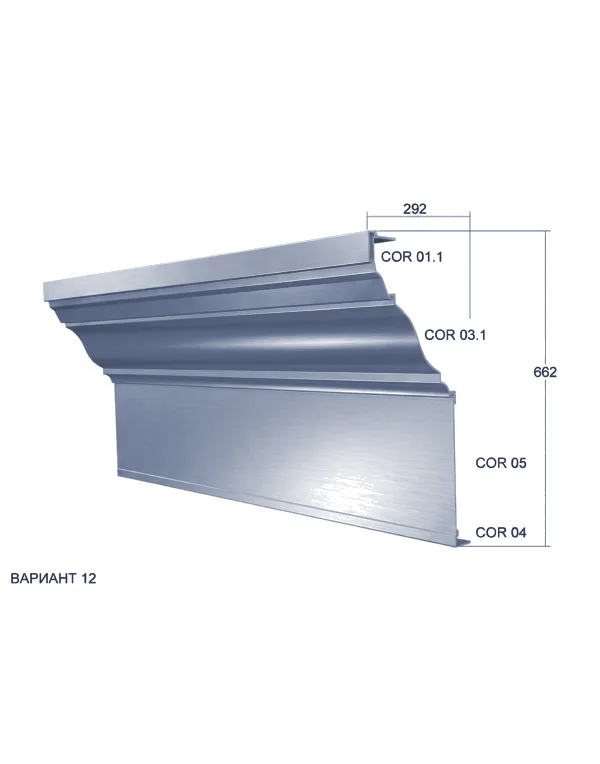

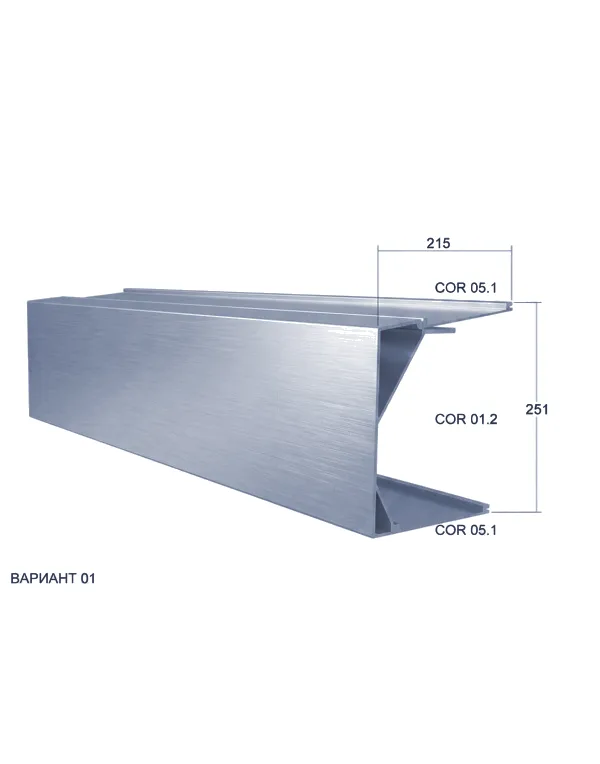

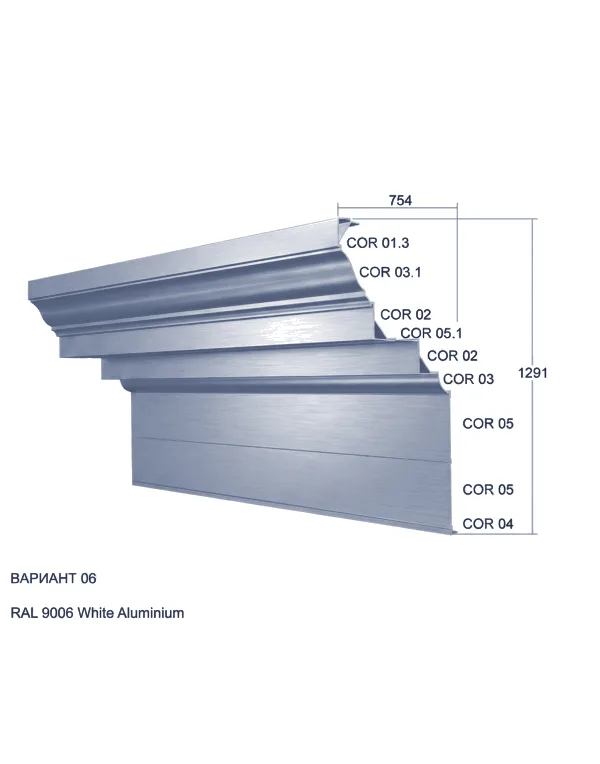

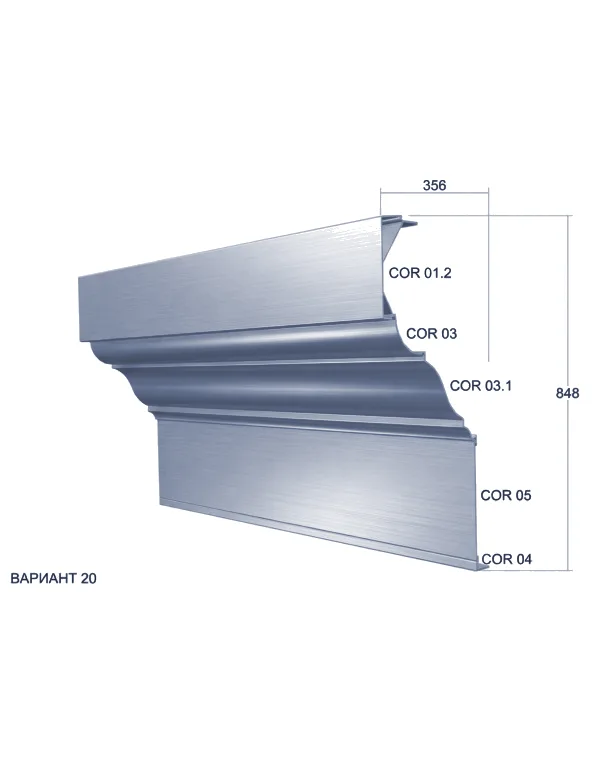

У Alucom есть 28 типовых вариантов сборки: вынос от 144 до 754 мм, высота от 251 до 1291 мм. Можно собрать и свою комбинацию по эскизу. Ниже схемы четырёх вариантов в цвете RAL 5014 и таблица шестнадцати вариантов, сгруппированных по выносу, так проще прикинуть, какой размер нужен для пояса, а какой для венчающей части.

Остальные варианты из 28 и любые индивидуальные сборки считаются по эскизу. Профили в таблице перечислены сверху вниз, как на схемах.

Как выбрать размер карниза

1. Определите роль. Венчающий карниз берёт на себя защиту верха стены и кромки кровли, межэтажный пояс чаще решает декоративную задачу.
2. Привяжите вынос к высоте здания. Чем выше здание и длиннее фасад, тем крупнее должен быть элемент, иначе с земли он читается как тонкая линия.
3. Проверьте подсистему. Вынос и высота определяют нагрузку на кронштейны и направляющие. Расчёт выполняет проектировщик фасада.
4. Учтите окна и кровлю. Карниз не должен перекрывать оконные откосы и водосточные элементы.
5. Решите вопрос с углами. Внешние и внутренние углы заказывают у производителя или выполняет монтажник.

Карнизы из пенопласта, алюминий, СФБ и гнутый композит: сравнение материалов

Карнизы из пенопласта часто предлагают как простой вариант, но у них свои условия эксплуатации. В таблице – качественное сравнение без цифр, чтобы видеть направление различий.

Монтаж на подсистему

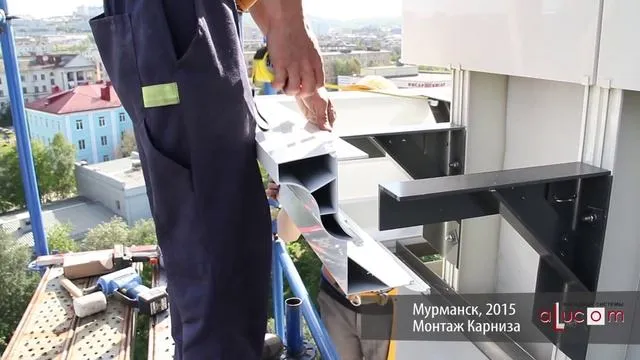

Наборный карниз монтируют на каркас: кронштейны и направляющие. Каркас может сделать подрядчик либо заказать в составе фасадной системы, поэтому карниз удобно закладывать в проект одновременно с облицовкой. Монтаж сухой, возможен в любое время года. Линейные элементы соединяют на замках прямо на фасаде, не поднимая готовые секции.

Подобрать комплектующие можно в разделах подсистема для алюкобонда и кронштейны подсистемы. Если карниз нужно учесть в расчёте, пригодится раздел проектирование фасада из алюкобонда. Сложные элементы на композите описаны в статье о монтаже сложных элементов, а про фрезеровку и гибку кассет – в материале об обработке панелей.

Цвет карниза и сочетание с облицовкой из алюкобонда

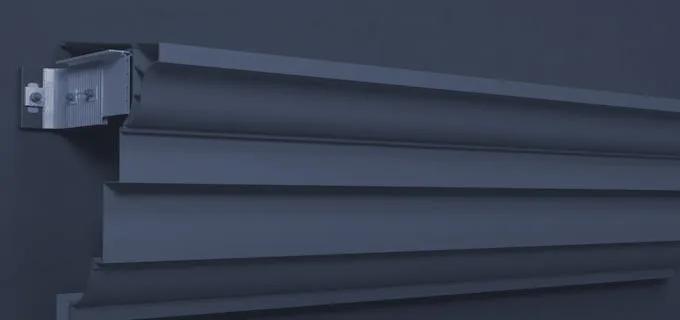

Алюминиевые профили красят по RAL, поэтому самый простой путь – взять тот же RAL, что у панелей фасада. Из каталога композитных панелей по цвету RAL можно выбрать оттенок и заказать карниз в нём. Схемы на этой странице показаны в RAL 5014 («голубино-синий»).

Есть ещё два приёма. Первый – контраст: карниз на один-два тона светлее или темнее плоскости стены подчёркивает ярусы. Второй – тон в тон, когда карниз виден только по тени. Если фасад выполнен в декоре под дерево или камень, карниз лучше делать спокойным однотонным цветом: подобрать к нему панели с декорами проще, чем повторять рисунок на профиле.

Проверьте также класс горючести: он задаётся панелью. Фасадные панели FR представлены в разделе алюкобонд фасадный 4 мм FR.

Как заказать: что прислать

Для расчёта пришлите:

• эскиз или чертёж фасада с карнизами (допустим фрагмент проекта);
• выбранный вариант из таблицы или эскиз индивидуальной сборки;
• длину карнизов по каждому уровню и число внешних и внутренних углов;
• цвет по RAL;
• город объекта и желаемый срок.

Стоимость – по запросу: она зависит от сборки, длины и цвета. Позвоните по телефону +7 (962) 366-61-94 (понедельник–пятница, с 9:00 до 18:00), напишите на 9833031@mail.ru или оставьте заявку через форму внизу страницы. Офис ООО «Дилэнд»: Москва, Каширское шоссе, д. 3, к. 2, стр. 9. Подробности на странице контактов. Производитель работает с 2005 года, склад – в Московской области; доставка по России и в страны СНГ транспортными компаниями.
