Подсистема REVENTAL для алюкобонда: что это и зачем нужна

Композитная панель сама по себе фасадом не является. Чтобы кассеты из алюкобонда висели на стене ровно, держали ветер и не «дышали» на солнце, нужна подконструкция: кронштейны, направляющие, крепление кассет и анкеры. Мы комплектуем фасады из композитных панелей алюминиевой подсистемой REVENTAL – российской системой навесных вентилируемых фасадов, рассчитанной и испытанной именно под кассетные облицовки: композит, алюминиевые и стальные кассеты, сотовые панели.

Все элементы подсистемы изготавливаются из коррозионно-стойкого алюминиевого сплава 6060, срок службы не менее 50 лет в городской и среднеагрессивной среде, включая приморские районы. Алюминиевая подсистема не ржавеет, весит вдвое меньше оцинкованной стальной и не создаёт гальванической пары с алюминиевыми кассетами – это важно: сталь с композитом со временем даёт коррозию в местах контакта.

Состав подсистемы

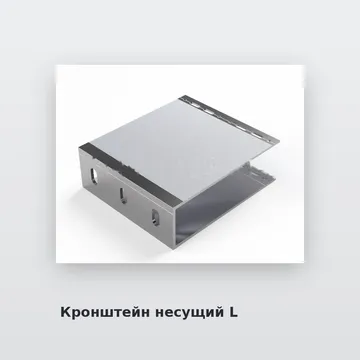

Кронштейны. Два семейства. Классические RLS высотой 50, 75 и 125 мм с выносом от 60 до 240 мм – для малоэтажных и среднеэтажных зданий с нормальными ветровыми нагрузками. Усиленные HIS высотой 150 мм с выносом 160–240 мм – для высотных зданий, крепления в межэтажные перекрытия, районов с высокой ветровой нагрузкой и крупных кассет с большим шагом направляющих. Несущие кронштейны воспринимают вес облицовки с учётом обледенения, опорные – только ветровую нагрузку, поэтому на фасаде они чередуются по расчёту. При толщине утеплителя больше выноса кронштейна применяются П-образные удлинители на восемь заклёпок. Под каждый кронштейн ставится термоизолирующая прокладка, разрывающая мостик холода.

Направляющие. Вертикальные профили длиной 6 м трёх типов: L-профиль 40×40, 50×35, 60×38 и 60×40 мм – опорный, для промежуточных рядов; T-профиль 40×82, 50×70, 60×82 и 60×100 мм – несущий, на стыке двух кассет; Y-профиль 78×74 мм – для скрытого крепления кассет на салазках. Толщина стенки 1,8 или 2,2 мм подбирается по прогибу. Направляющая входит в кронштейн с небольшим усилием, что упрощает выравнивание плоскости, а стык двух направляющих закрывается стыковочным профилем с температурным зазором.

Крепление кассет. Для видимого крепления – икли Type-H и Type-Y, которые заводятся в борт кассеты и фиксируются на направляющей заклёпкой. Для скрытого шва – салазки: кассета навешивается на них и не имеет ни одного крепежа на лицевой поверхности. Второй вариант дороже на монтаже, но даёт ровный фасад с чистыми швами 10–15 мм, и именно его чаще всего выбирают для бизнес-центров и брендированных фасадов.

Крепёж и анкеры. Вытяжные заклёпки из нержавеющей стали A2/A4 с нержавеющим сердечником – обычные алюминиево-стальные заклёпки на фасаде ржавеют изнутри и через несколько лет теряют прочность. Клиновые анкеры MONTI MG диаметром 8–20 мм оцинкованные, нержавеющие A4 или с покрытием Atlantis для агрессивных сред. Тип и глубина анкера назначаются по материалу стены: бетон, полнотелый кирпич, пустотелый блок требуют разных решений, а для слабых оснований делается проверка на вырыв прямо на объекте.

Как подбирается подсистема под алюкобонд

Подсистему нельзя брать «по каталогу». Шаг кронштейнов и направляющих, сечение профиля и тип анкера определяются прочностным расчётом для конкретного здания: ветровой район, высота, форма здания и краевые зоны, вес кассет, размер кассет и шаг швов. Для кассет 1220 мм шаг направляющих обычно 600–610 мм, для 1500 мм – 750 мм, но на углах и парапете шаг уменьшается, а кронштейны меняются на усиленные.

Расчёт мы делаем сами в рамках проектирования фасада: на выходе – спецификация подсистемы с точным количеством кронштейнов каждого типа, погонажем направляющих, иклей, салазок, заклёпок и анкеров, плюс схема их расстановки по фасаду. По этой спецификации подсистема комплектуется под объект и отгружается вместе с композитными панелями или готовыми кассетами.

Почему REVENTAL, а не «сборная» подсистема

• Одна система – один расчёт. Все элементы испытаны совместно, есть альбом технических решений и BIM-модель. Не нужно доказывать надзору совместимость кронштейна одного производителя с направляющей другого.
• Алюминий, а не оцинковка. Нет коррозии, нет гальванической пары с композитом, меньше нагрузка на анкеры.
• Три типоразмера кронштейнов и три типа профилей закрывают задачи от коттеджа до 25-этажного дома без замены системы.
• Скрытое крепление на салазках отработано именно под композитные кассеты: борта, уголки и ответные планки совместимы с фрезеровкой наших кассет.
• Складская программа в Москве. Кронштейны RLS и HIS, направляющие L/T/Y, икли, салазки и крепёж – в наличии, комплектуем в течение 1–3 дней; нестандартные выносы и удлинители – под заказ.

Монтаж

Порядок работ стандартный для навесного вентфасада: разметка, установка кронштейнов на анкеры через термопрокладки, крепление утеплителя и ветрозащитной мембраны тарельчатыми дюбелями, установка направляющих с выравниванием плоскости по нитям и лазеру, навеска кассет на икли или салазки снизу вверх. На каждом этапе есть узлы из альбома REVENTAL: цоколь с отливом, парапет, оконный откос, наружный и внутренний угол, деформационный шов, примыкание к кровле. Наши инженеры выезжают на объект для шеф-монтажа и авторского надзора, а на первых кассетах показывают бригаде правильную сборку.

Типовые ошибки, которых подсистема REVENTAL позволяет избежать

Первая – экономия на кронштейнах: ставят опорные там, где по расчёту нужны несущие, или увеличивают шаг «на глаз». Через год фасад провисает по горизонтальным швам. Вторая – стальные заклёпки и оцинкованные анкеры в приморском климате: ржавые потёки на светлых кассетах появляются уже на второй сезон. Третья – отсутствие термопрокладок под кронштейнами: точечные мостики холода дают промерзание стены и конденсат за утеплителем. Четвёртая – направляющие без температурного зазора на стыках: летом шестиметровый профиль удлиняется на 5–7 мм, и кассеты на стыке выпирает. Все эти моменты заложены в узлы и спецификацию REVENTAL, поэтому монтажнику остаётся только следовать чертежу.

Что нужно для расчёта и заказа

Пришлите фасады или обмеры здания, регион и высоту, материал наружных стен, толщину утеплителя и выбранный формат кассет. В течение рабочего дня мы уточним задачу, а через 2–3 дня выдадим спецификацию подсистемы с ценой. Можно заказать только подсистему под ваши кассеты или весь фасад целиком: проект, композитные панели, кассеты с фрезеровкой и подсистему одной поставкой. Телефон +7 (962) 366-61-94, с 9:00 до 18:00, или кнопка «Запросить цену» на любой странице раздела.
