Фасадные системы и оконные проёмы: стыковка композитных панелей с окнами и дверями

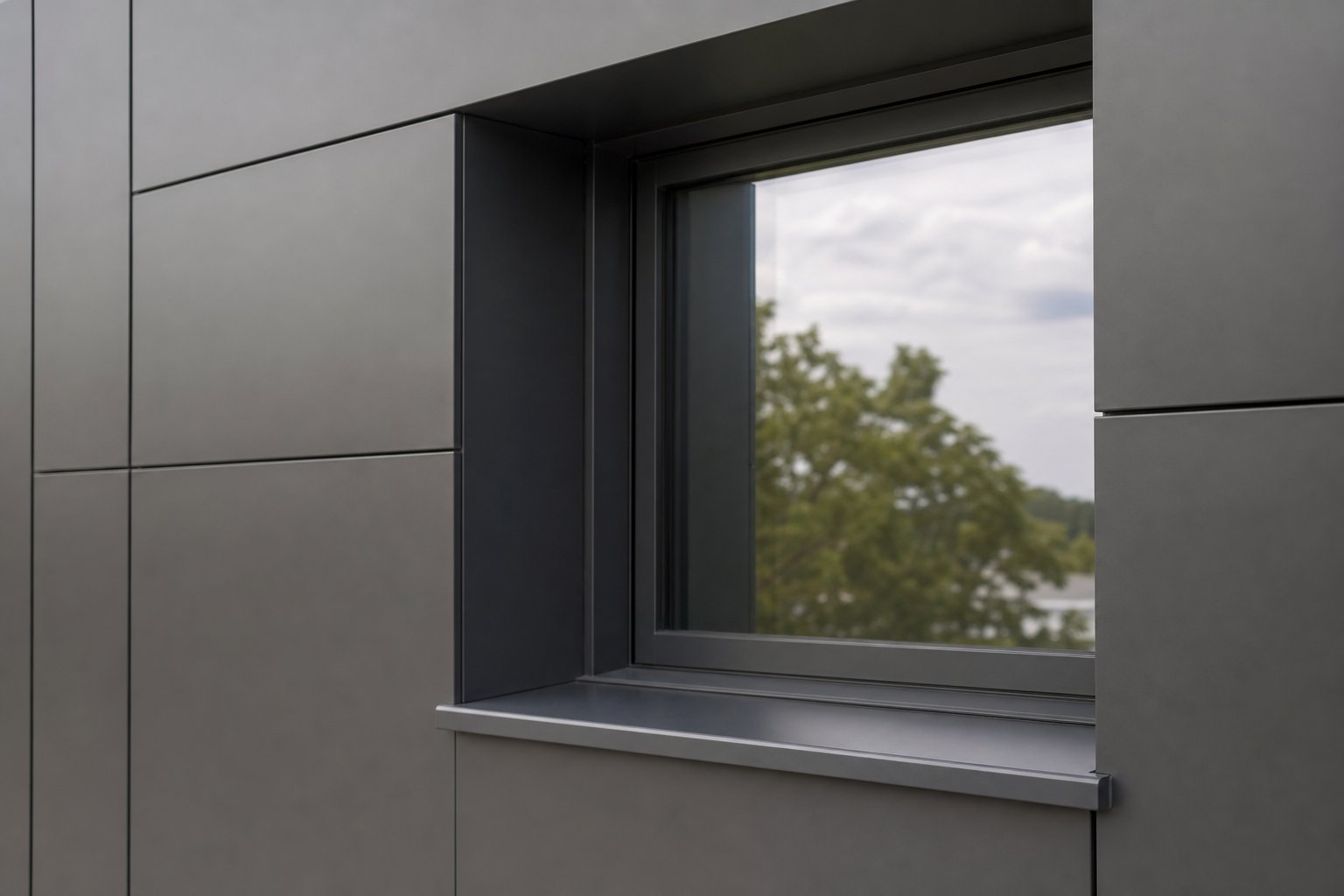

Проёмы – самые ответственные места композитного фасада: здесь сходятся эстетика, теплотехника и пожарные требования. Кривой откос виден с земли, негерметичный отлив зальёт утеплитель, а неправильная окантовка проёма – прямое замечание пожарного надзора. Разбираем, как устроены правильные узлы примыкания к окнам и дверям.

Элементы обрамления проёма

• Откосы – Г- или П-образные элементы, закрывающие торец утеплителя и подсистемы по бокам и сверху проёма;
• Отлив – нижний элемент с уклоном от окна 10° и более и капельником, отводящий воду от фасада;
• Нащельники и уголки – закрывают стык откоса с оконной рамой;
• Противопожарная окантовка – стальная отсечка по периметру проёма, отделяющая вентзазор от проёма.

Пожарный аспект: окантовка проёмов обязательна

Проём – путь огня из помещения в вентзазор фасада. Поэтому нормы требуют обрамлять проёмы стальными коробами-отсечками, а для откосов применять материалы с повышенным содержанием антипиренов: обычный фасадный лист Г1 здесь подходит не всегда – уточняйте требования проекта (подробнее о пожарных требованиях). Сами панели для откосов выбирайте из раздела Г1 слабогорючие.

Правильная последовательность узла

1) Стальная окантовка проёма крепится к стене и раме ещё до утеплителя. 2) Утеплитель заводится на откос с перекрытием стыка плит. 3) Гидроизоляционная мембрана или лента закрывает примыкание к раме. 4) Монтируются откосные кассеты с зазором к раме 5–10 мм. 5) Зазор закрывается нащельником с герметиком, стойким к УФ. 6) Отлив ставится с уклоном, заводится под боковые откосы, торцы – с загибами-«ушами», чтобы вода не стекала по фасаду.

Типичные ошибки

Откосы и отливы выгодно кроить из обрезков основного раскроя – об экономии на отходе мы писали в статье о стоимости панелей. Цвет обрамления может совпадать с фасадом или контрастировать: тёмные откосы на светлой стене – устойчивый архитектурный приём, благо в каталоге 213 цветов RAL.

Алюкобонд поставит панели для поля фасада и обрамления проёмов одной партией, а при заказе фрезеровки отдадим готовые гнутые откосы и отливы по вашим размерам.

Проверить качество узлов просто: после первого косого дождя осмотрите фасад под проёмами – сухая стена без потёков означает, что отливы и герметизация сделаны правильно. Эту же проверку стоит повторять раз в год вместе с ревизией герметиков.
